西门子控制器

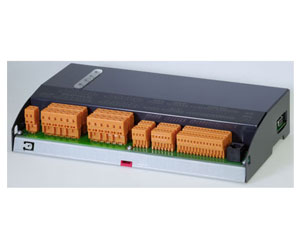

SAPHIR控制器ACX32.000/ALG

ACX32.000/ALG 用于控制、开关及监测功能；软硬件配置灵活，基于PC机的集成维护软件庞大的HVAC功能库，开放的通讯及继承能力，时期灵活多变。

名称

控制器

型号

Saphir ACX32.000

电压

AC 24 V (±15 %) 或 DC 26...35 V

电流

满负荷时大约 0.3 A

输入

UI	14
DI	4
信号	DC0-10V DC0-20/4-20mA PT100/1000 Ni1000、PTC/NTC开关量

输出

AO	4
DO	8
信号	DC0-10V开关量

接口

WAGO笼型夹式端子

尺寸

284*158*54

重量

1.3kg

安装

37*7.5mm DIN top-hat导轨

I/O 扩展模块ACX41.08

——用于Saphir ACX32.000/ALG控制器
说明：
--工作电压AC 24 V
--8个软件可调的通用输

I/O 扩展模块ACX42.12/ALG

——用于Saphir ACX32.000/ALG控制器
说明：
-工作电压AC 24 V
-12个软件可调的通用输入

适用于： DC 0…10 V 电压信号， 0…20 mA / 4…20 mA电流信号电阻式传感器Pt100, Pt1000, Ni1000, PTC及NTC
-4个继电器输出（可转换）

M-Bus 通讯卡 ACX51.26

——Saphir ACX32.000 控制器的M-Bus 通讯接口
说明：
--直接插入Saphir ACX32.000 控制器中的插槽
--模块内嵌M-Bus 通讯驱动( M-Bus 主板 )
--模块内含M-Bus 供电电源（最多5个驱动）
--支持Saphir OS 5.0 或更高版本

Saphir 通讯卡(SCC)ACX52.22

——Saphir控制器的通讯接口
说明：
--由Intel StrongARM 的SA-1110处理器支持的基于互连网Internet技术的产品。内嵌WindowsCE --平台具有
... Web server服务器应用功能
... BACnet/IP 和 TCP/IP功能
... OPC标准协议支持处理系统及工业级HMI
直接插入Saphir控制器使用 (一个控制器最多两个模块/接口)
高性能的SCC板
